QWJ系列往复式切片机

当前位置:首页>产品中心

设备概述:
本机集切片机、切段机等优点于一体的往复式切片设备,用户可根据切片要求厚薄、长短来进行任意调节,并可任意调节速度,对中药切片加工,中药提取前切段、切片、切丝等。适用于根茎、草藤、叶类、食品、水产等行业的加工设备。本机是根据我国国情而研制的中药切片机。该机设计结构合理,整机全部采用钢结构,输送链是全钢坦克链。具有不易打滑,坚固耐用,清洗方便,输送力强,余优点各摩擦活动关节全部采用滚动轴承,磨损小,噪音低。整机操作省力简便,片型好,产量高。广泛适用于中药厂提取前的切片。



结构特点:

本机由电机、变速机构、刀架、步进退料、可调刀架机械等组成,由于采用了的步进送料,使切制的片型均匀,可自由地掌握送料距离,不会造成物料挤刀的不良情况。由于合理的布局,故本机便于操作,外型轻巧,重量轻。本机工作主要由送和切制两大部分、机械等组成。



工作原理:

由于动力源来自同一电机,因而传输部分和切制部分的运动既是各自独立的一套体系,又是配合紧密、互相关联的整体运动,当偏心轮---五星摩擦轮---齿轮---链轮轴 的运动处在步进时(送药),刀架则处在上沿刀门口至最上位再回落至上沿口的运动中,所以整个刀门敞开,使送药运动得以完成。而偏心轮--五星摩擦轮--齿轮--链轮轴停止送药而处于运动间隙时(摇杆向相反方向运动,五星轮脱开)曲轴从上位转到下位,既刀架从上刀口运动到下刀口,从而圆成切制。(本机传动装置有二部分组成,刀架体的上下运动和输送传动。

刀架体的上下运动:电动机通过三角胶带带动大带轮同轴的偏心机构包括甩心盘和偏心轮传动,在叉架的带动下,使刀体连续性的上下运动。

输送链的传动:偏心机构旋转时,通过滑槽与连杆的作用,带动五星轮间歇性转动,这样再通过三级齿轮的传动,将动力传至链轮轴,使上下输送链同步相向间歇运动,从而将处于上下输送链间的物料送至刀门。

这样,一方面刀架在持续的上下运动,另一方面需切药物随输送链被动入刀门,从而实现连续切药的目的。其中五星轮上有进、退、停三档,其传动是通过五星轮内的滚子间歇的受挤压,放松来带动的,当切药中途停顿,并推出刀内的物料时,应先停机,再将五星轮手柄拨至退档,并将未切物料退出刀门。)



技术参数 :



型号

刀门尺寸(mm)

电机功率(kw)

切片厚度(mm)

生产能力(kg/h)

调速范围(r/min)

重量(kg)

Weight

外形尺寸(长*宽*高)(mm)

QWJ200

200x55

3

1-35

50-600

0-350

750

1800x800x1150

QWJ300

300×60

4

1-35

100-1000

0-350

900

1900×900×1250

QWJ500

500×80

11

1-35

200-1500

0-350

1400

2000×1100×1400

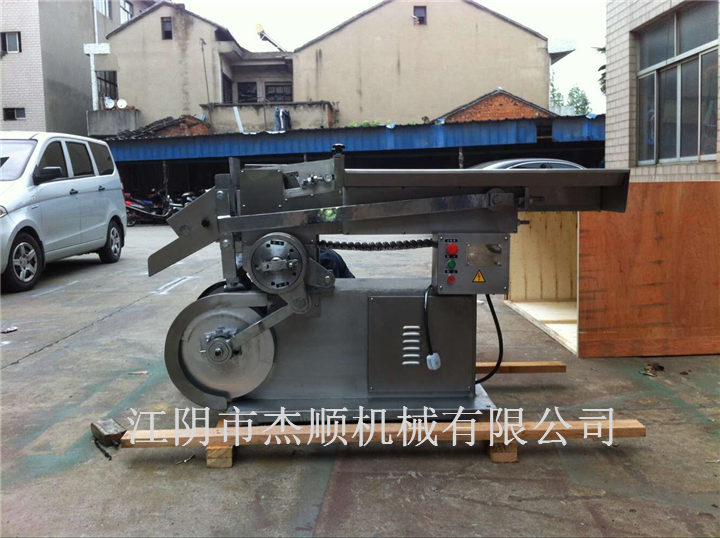

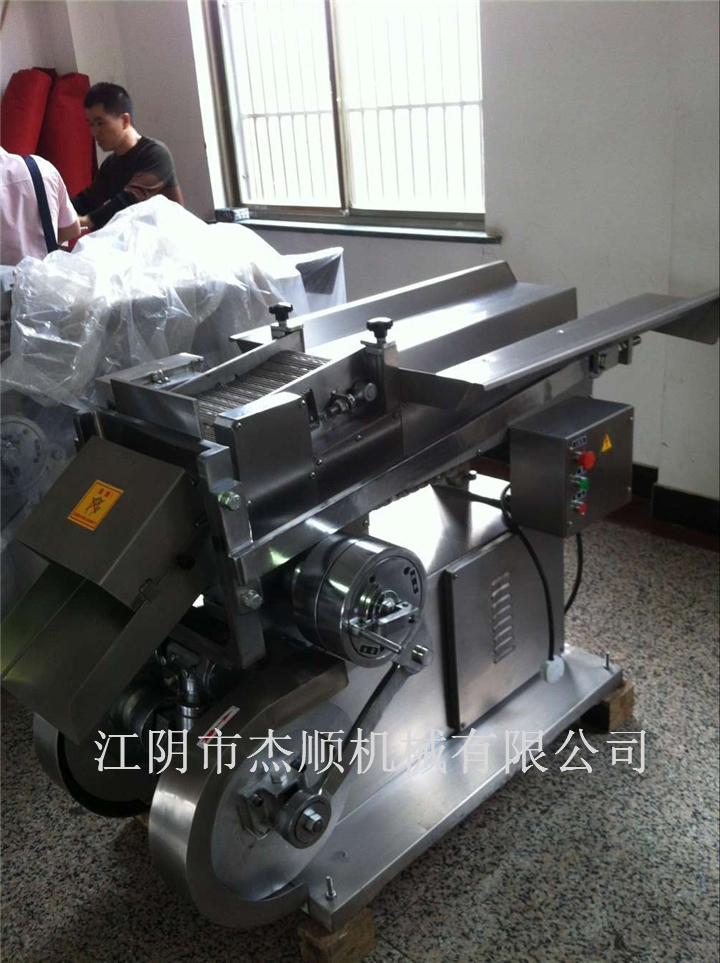

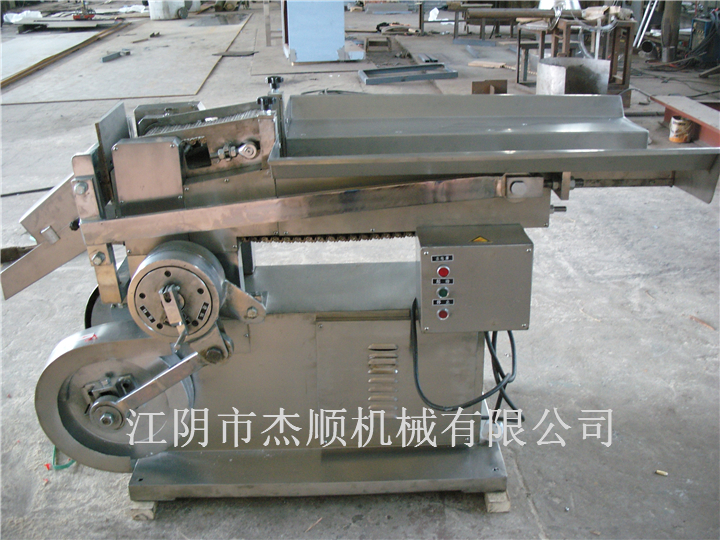

实拍图片:





售后服务政策:

1.本企业所售产品,按 规定,质保期为12个月。在质保期内,非人为造成的损坏由本企业负责免费保修(不含易损件及生产过程中需不定时更换件)。
2.质保期内,本企业产品出现问题,在接到用户通知后,本着经济之原则,双方先行电话沟通、技术指导以求解决。无法解决问题的,本企业将在48小时内赶赴用户公司,现场处理,直至问题圆满解决。因地区偏远,交通受限、不可抗力造成无法短时到达者,双方协定到达时间。超出质保期,本企业对所有所售机械施行“终生维护”。但,需要更换零配件者,需支付零配件成本费,无配件更换,不收费。
3.未尽之事宜,依照 法律的适应规定解决。
